Piccolo obiettivo di Ion Sputtering Device del microscopio elettronico a scansione per Al del Cu Au AG

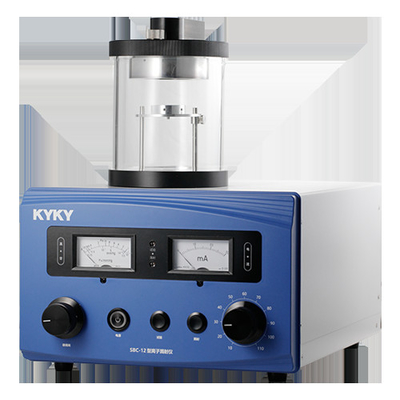

Grande immagine : Piccolo obiettivo di Ion Sputtering Device del microscopio elettronico a scansione per Al del Cu Au AG

Dettagli:

Luogo di origine:	La Cina
Marca:	KYKY
Certificazione:	CE
Numero di modello:	SBC-12

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Imballaggi particolari:	scatola di legno disponibile per la spedizione d'oltremare
Termini di pagamento:	T/T

Contatto

Descrizione di prodotto dettagliata

Application:

Specimen premade for scanning electron

Target:

Au , Ag , Cu , Al

Medium gas:

air or argon,with argon inlet and air inflation microadjuster

Deposition Rate:

2-10 nm/min

Evidenziare:

strumentazione d'esplorazione di microscopia elettronica

macchina di sem

Strumento di sputtering ionico, SBC-12, target disponibile per Au, AG, Cu, AL

Questo dispositivo è progettato principalmente per il rivestimento di film conduttivi su campioni SEM. Funzionamento, efficacia in termini di costi, durata Androbus, rendendolo uno strumento indispens in grado di preparare il campione quando utilizzato insieme a microscopi elettronici a scansione di piccole e medie dimensioni.

Piccolo obiettivo di Ion Sputtering Device del microscopio elettronico a scansione per Al del Cu Au AG 0

Prodotto Tag:

Persona di contatto: Ms. Wang He

Telefono: 86-10- 82548271

Fax: 86-010-62564613
